多年行業沉淀轉接光纜也稱延長光纜，用于與光纖傳感器對接，以延長光纖傳感器總長度的光學延長轉接纜。EC01的光纜外護套采用低煙無鹵材質，護套內部有凱夫拉加強筋。纜身柔軟，抗拉性能好，適用于外部有防護管的場景使用。
轉接光纜也稱延長光纜，用于與光纖傳感器對接，以延長光纖傳感器總長度的光學延長轉接纜。

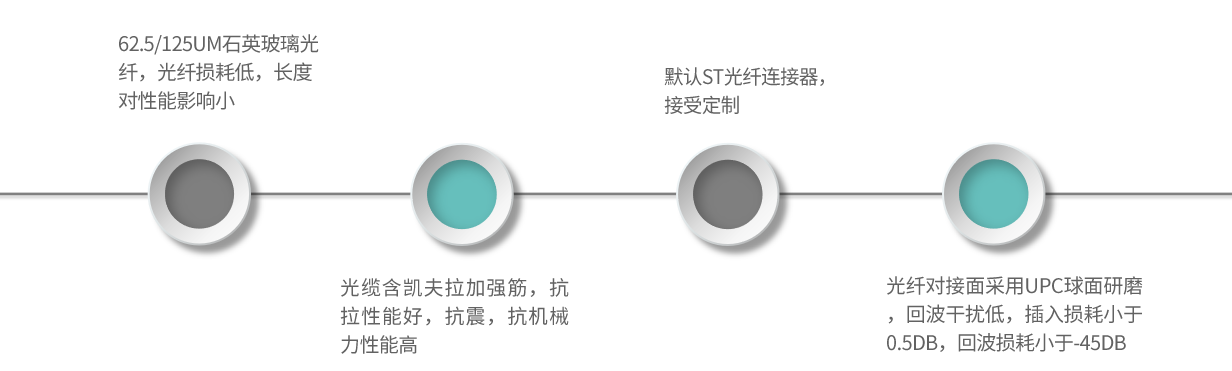

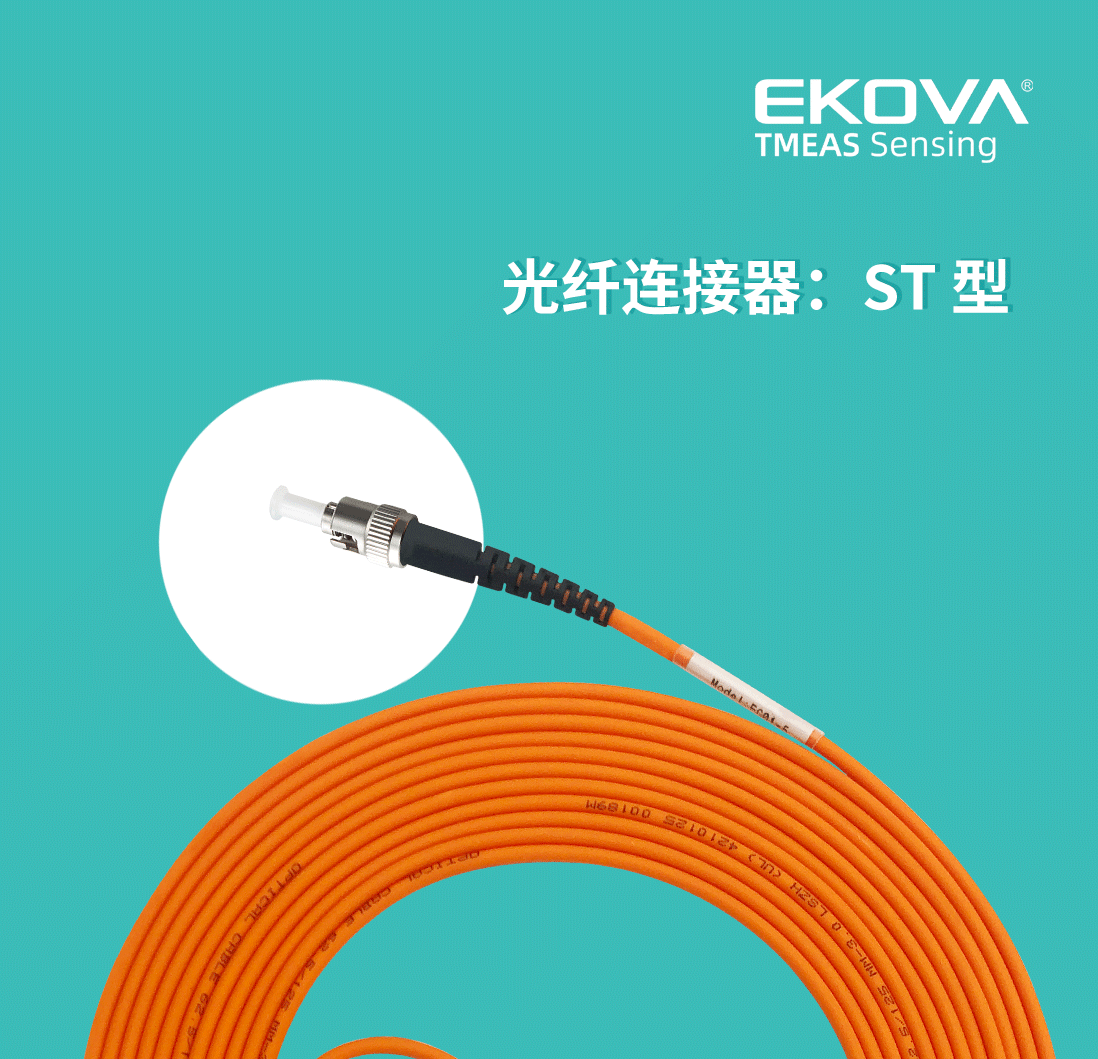

光纖使用純度極高的石英玻璃，光纖外部增加防護套后組成光纜，光纜兩端帶有兩個光纖連接器，連接器類型可以為ST、SC或LC。光纖連接器是將光纖內置在兩個端面精密研磨的陶瓷插針內部，通過對準兩個陶瓷插針使兩根光纖的軸心對準，以使從光纖傳感器輸出的光能最大限度地耦合到轉接光纜中，使光鏈路對系統造成的影響最小。

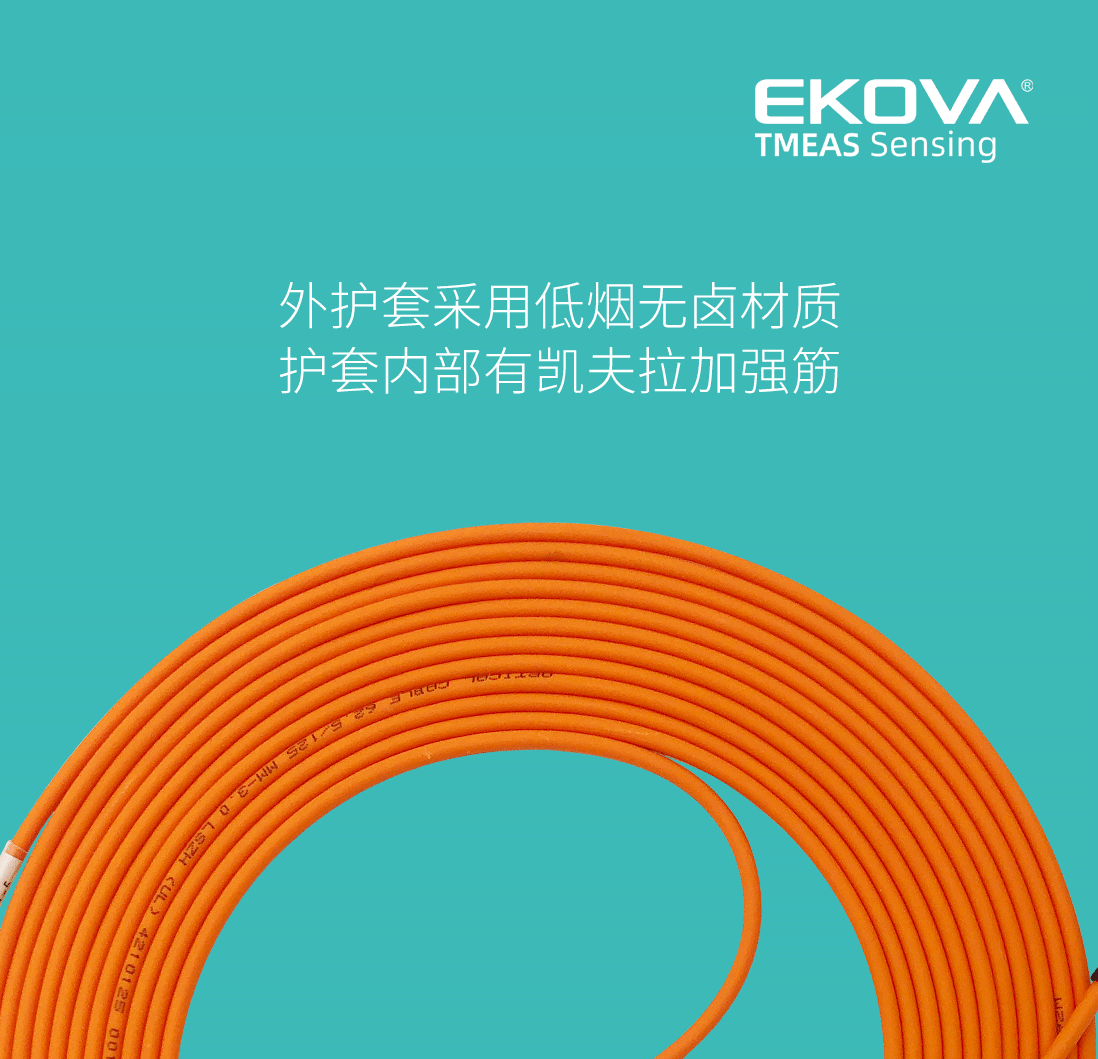

EC-01的光纜外護套采用低煙無鹵材質，護套內部有凱夫拉加強筋。纜身柔軟，抗拉性能好，適用于外部有防護管的場景使用。
使用環境 | -40℃~90℃ |
光纖連接器類型 | ST |
光纖類型 | 62.5um模場 |
連接器插損 | ＜0.5dB |
光纜損耗 | ＜3.0dB/km |
回波損耗 | ＜-45.0dB |
最小彎曲半徑 | 短期10mm，長期17.5mm |
長度要求 | 光纜長度500米以下不影響測溫性能 |
護套材質 | LSZH |
電磁干擾 | 完全免疫 |
光纜外徑 | 3.0mm |
光纜抗拉 | 長期200N，短期400N |
連接器體與光纜抗拉 | 50N/15s |
光纜壓扁力 | 長期200N/10cm，短期400N/10cm |
電磁干擾 | 完全免疫 |

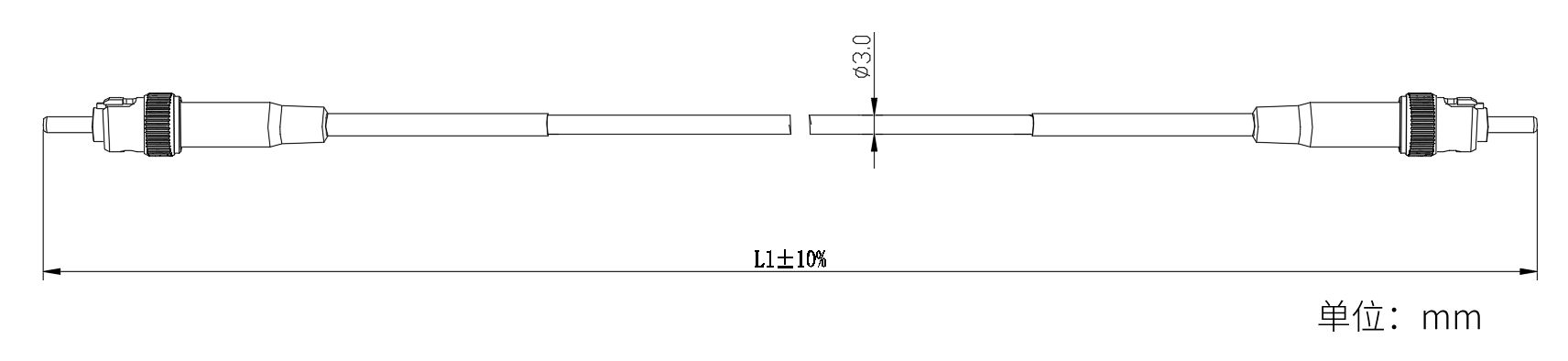

外形結構

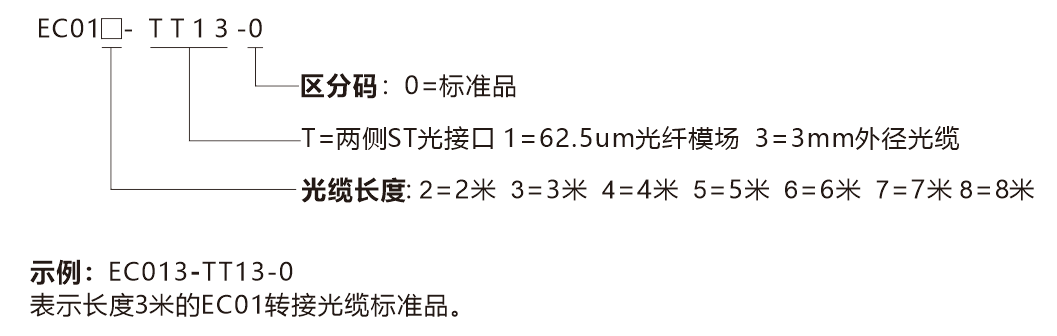

選型說明
● 油浸變壓器繞組熱點光纖溫度在線監測；
● 封閉母線等室內高壓設備。
