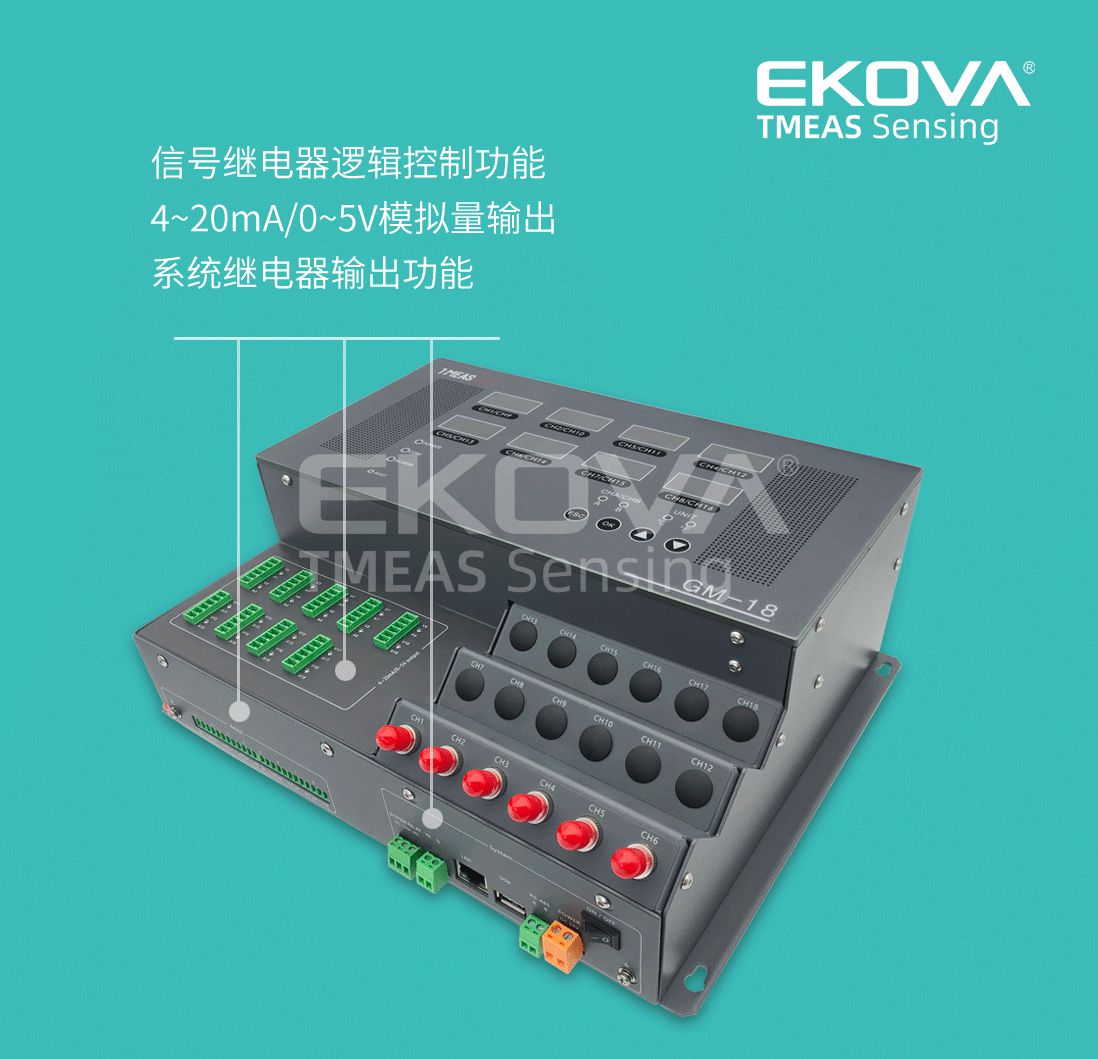

多年行業沉淀GM-18砷化鎵光纖溫度解調儀是專為油浸變壓器內部熱點在線監測系統而開發智能型產品；不銹鋼鈑金結構，斜45度波浪式ST光接口插接方式，方便水平和垂直雙方向光纖接入；4~18路測溫通道可選；電學接口采用防呆定位鍵，防止誤接；標配16路4-20mA模擬輸出；8個信號繼電器和1個系統繼電器；內置webserver功能；配置LAN/USB/RS485等豐富的通訊接口；具有集成度高，可擴展性強等特點；配合智能防護箱可長期于室外穩定工作。
砷化鎵光纖溫度解調儀GM18用于為砷化鎵光纖溫度傳感器提供光源，將砷化鎵光纖溫度傳感器返回的光信號轉為數字信號后顯示、存儲和處理，并與外部設備進行通信，將溫度信號、系統狀態和處理后的開關量輸出到第三方設備，是一個集精密光學、光信息處理光路和強弱電路的高精密儀器。
GM-18砷化鎵光纖溫度解調儀是專為油浸變壓器內部熱點在線監測系統而開發智能型產品；不銹鋼鈑金結構，斜45度波浪式ST光接口插接方式，方便水平和垂直雙方向光纖接入；4~18路測溫通道可選；電學接口采用防呆定位鍵，防止誤接；標配16路4-20mA模擬輸出；8個信號繼電器和1個系統繼電器；內置webserver功能；配置LAN/USB/RS485等豐富的通訊接口；具有集成度高，可擴展性強等特點；配合智能防護箱可長期于室外穩定工作。
| 測溫范圍 | -40℃到260℃（取決于實際傳感器） |
| 測溫精度 | ±1℃ |
| 測溫分辨率 | 0.1℃ |

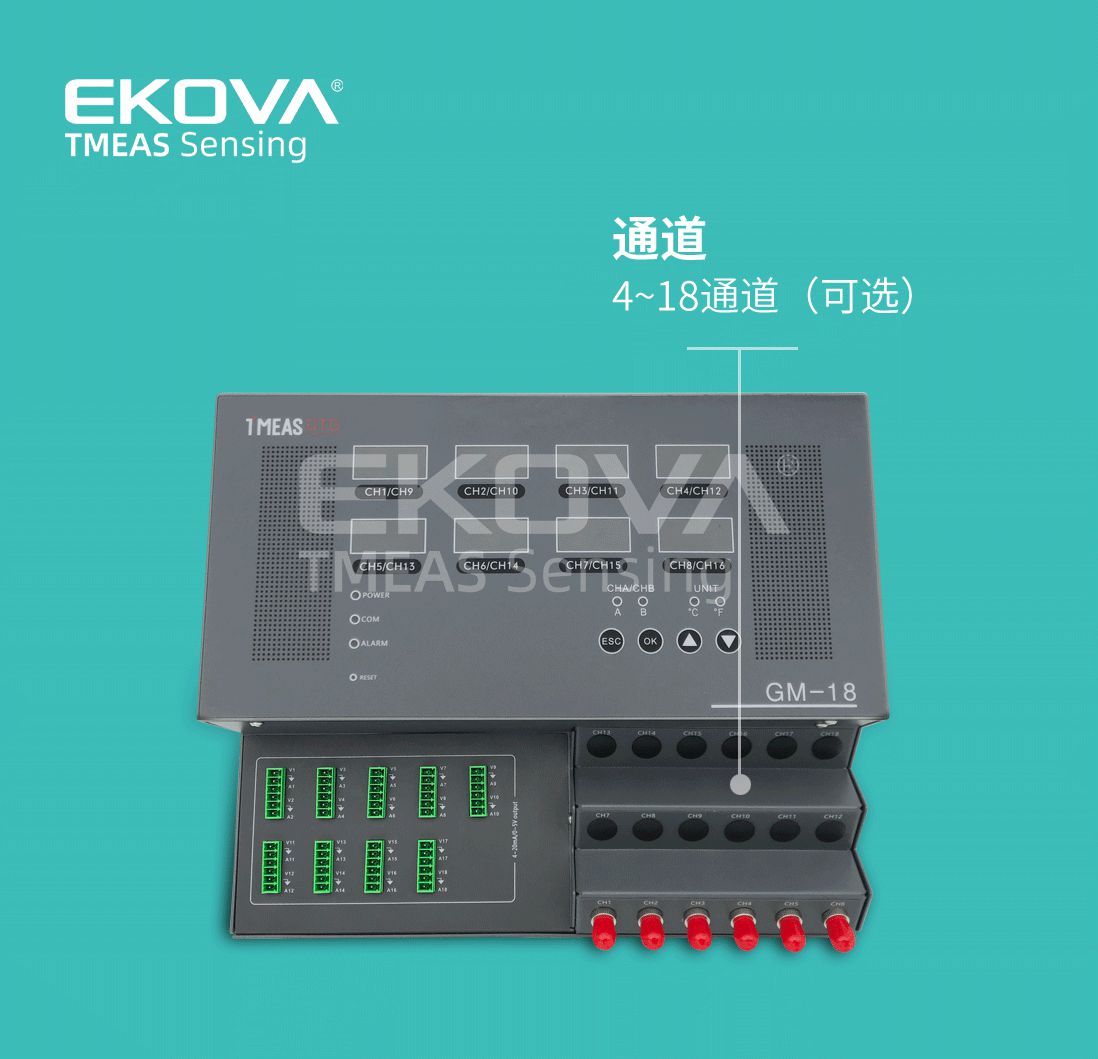

| 測溫通道數 | 4~18通道 |
| 響應時間 | ＜250ms/CH.（取決于傳感器響應時間） |
| 傳感器接口 | ST光纖連接器 |
| 傳感器類型 | 砷化鎵光纖傳感器 |
| 溫度單位 | ℃ |
| 電源輸入 | DC 24V |
| 設備功耗 | 15W |
| 顯示通道數 | 4~18通道 |

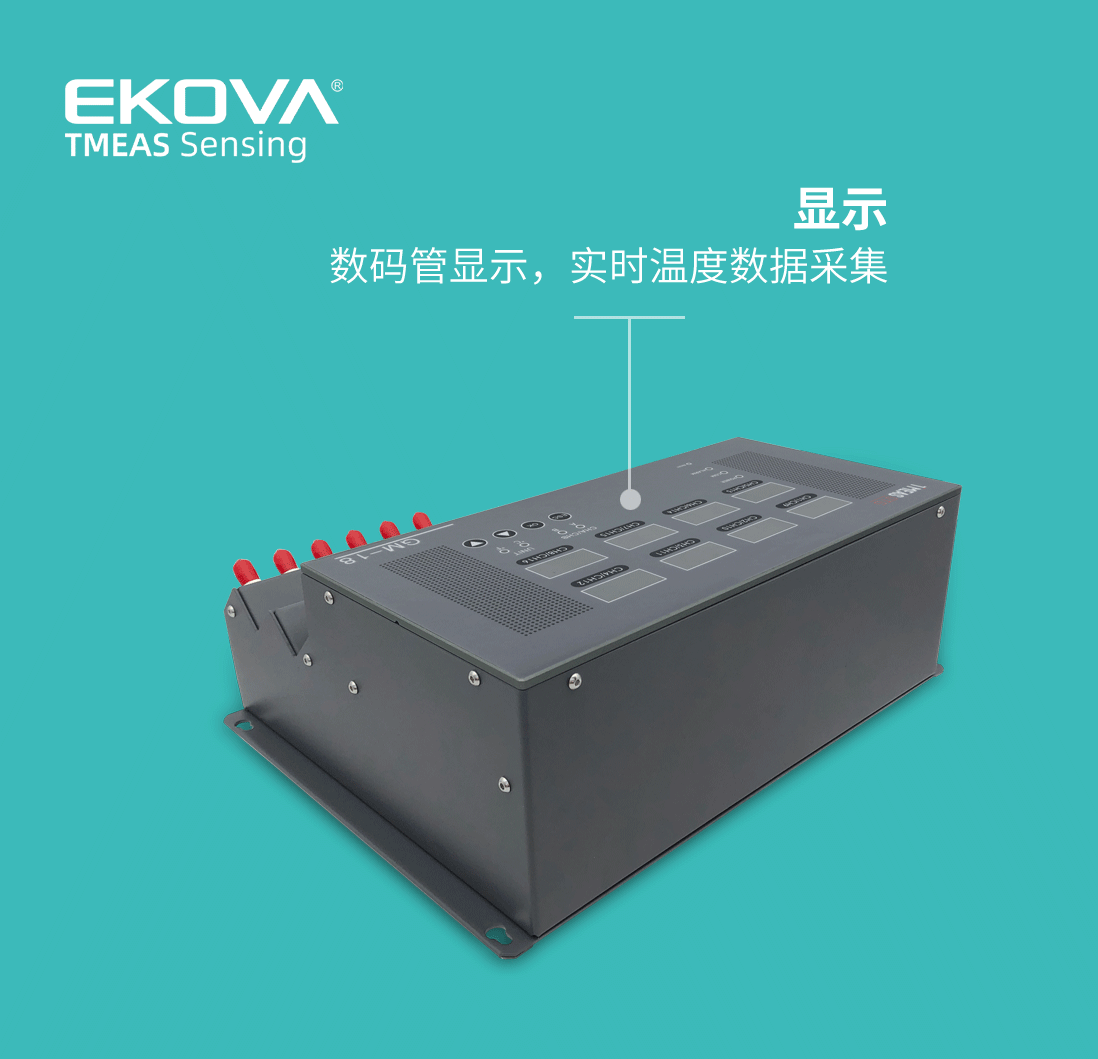

| 顯示方式 | 8通道四位數碼管（固定）顯示 |
| 設備重量 | < 5kg |
| 結構尺寸 | 242.7*164*112mm |
| 通訊協議 | 標準Modbus-RTU、Modbus -TCP/IP協議 |
| 設備物理接口 | 電源接口 ST傳感器接口 網口 USB接口 RS485通信接口 系統繼電器接口 功能繼電器接口 4~20mA/0~5V模擬量輸出接口 I/O檢測接口 |
| 運行環境溫度 | -20℃~55℃ |
| 存儲環境濕度 | -40℃~85℃ |
| 啟動環境溫度 | -20℃~55℃ |
| 工作相對濕度 | 5%~95%(無凝結) |
| 大氣壓力 | 80 kPa～110 kPa |

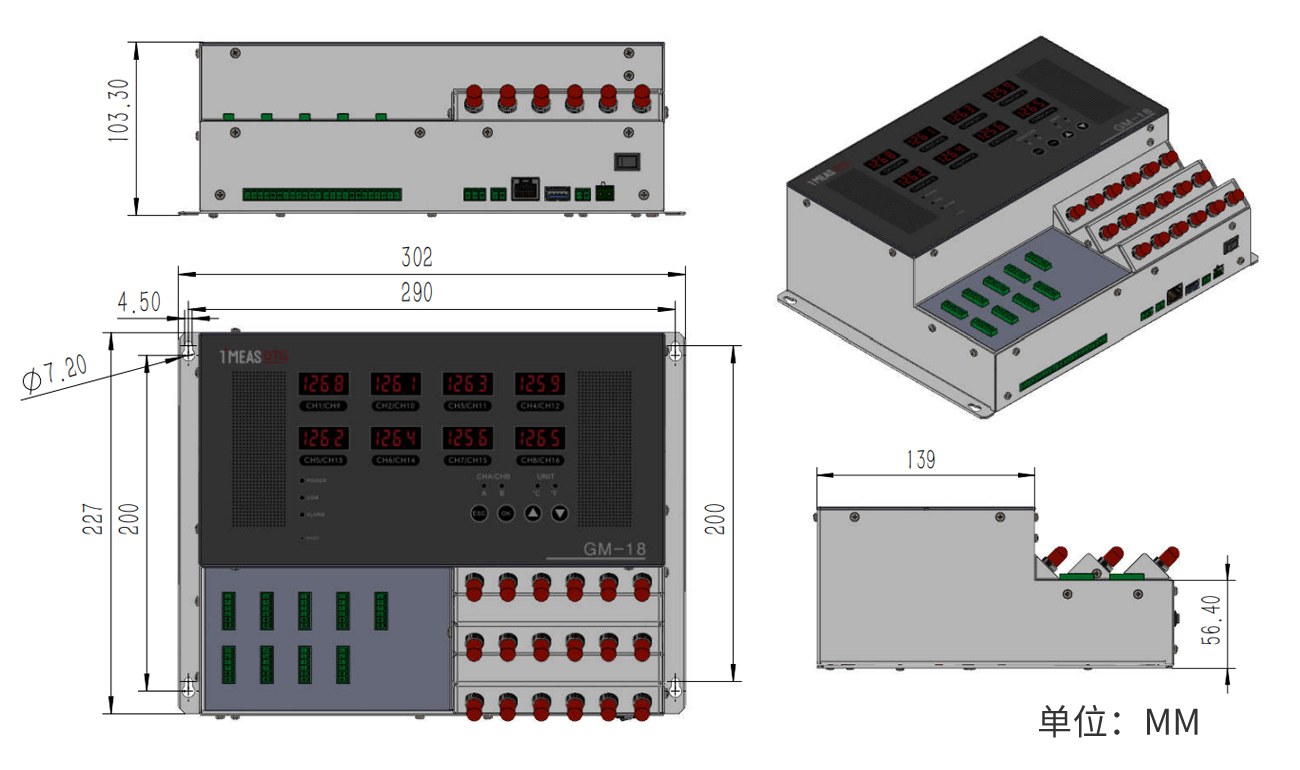

外形結構
選型說明
● 油浸變壓器繞組熱點光纖溫度在線監測；
● 發電機溫度檢測。
